米国サフ・ホランド社カプラー    米国サフホランド社製

    ・
スライドカプラー(移動式カプラー)
    ・
高さ調整二段式カプラー
    ・
固定式カプラー



☆☆☆世界初!鍛造アルミ固定式カプラー☆☆☆
世界最軽量アルミ鍛造カプラー カプラ高さ: 165mm, 195mm. 220mm 鋳鋼製ブラケット
カプラ許容荷重:25トン カプラ高さ:165,195,220mm 鋳鋼製ブラケット
いすゞ6X4トラクター取付例 環境に優しい潤滑不要カプラー 世界最軽量鍛造アルミカプラー 約100kg
第五輪荷重:11.4t取付例 天板及びジョー機構部グリス不要 カプラー重量: 102kg
★詳細に関しましてはお気軽にお問合せ下さい。



スライディングカプラー付きセミトレーラー
オーストラリア・ロードトレイン
最新軽量スライディング
システム登場!
ILSスライディングシステム
(新一体型軽量スライダー)
ILS最新軽量スライディングシステム! 最新軽量カプラ
SK-S36.20シリーズ
FW8及びFW17の後継モデル
シングルジョータイプです。
最新軽量SK-S36.20シリーズ

INTEGRATED LOW-WEIGHT SLIDER SYSTEM

最軽量スライダー

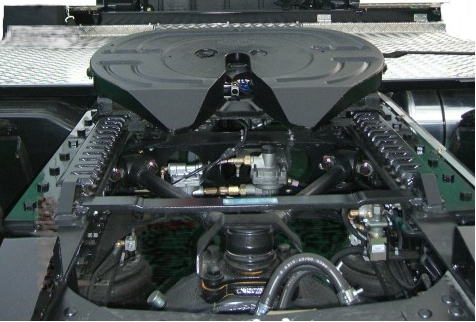

SAF・HOLLAND ILS Slider System FW17トッププレート付ILSスライダー 取付例

SAF/Holland社製600mm移動式(スライド)カプラ搭載VolvoHF4x2の動画
SAF/Holland社製移動式(スライド)カプラの調整と連結の動画
■SAF/Holland社製移動式カプラを搭載したヘッドとトレーラーの旋回確認動画

  ご存知ですか!?

スライディングカプラー(スライドカプラー)は新規登録又は改造申請で登録可能です!
国産トラクター及び輸入トラクター等数多くの車輌にサフ・ホランドのスライディング
カプラー(スライドカプラー)が採用されております!


スライディングカプラーはこんな問題を解決します
■ トラクタを有効に使用したい!
■ 色々なタイプのトレーラーを牽引したいが干渉で牽引できない!
■ トレーラーとの組み合わせ等で、駆動軸にトラクションが掛け難い!
■ トレーラーとの組み合わせによっては乗り心地が悪い等。。。


サフホランドのスライディングカプラーを取付ければ:−
■ キングピン位置が移動可能な為、色々なトレーラーの牽引が可能です!
■ 連結車輌の最遠軸距離を変えられます!フェリー乗船時料金の節約!
■ キングピンのオフセット量を変更して、より高いトラクションが得られます!
■ 操作性や乗り心地が向上します!



サフホランド社製 ILSスライディングカプラー(シングル・ジョータイプ)

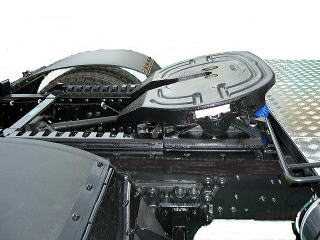

FW17スライダー車輌取付状態移動状態 1移動状態 2
部品番号  カプラ高さ  スライド量   スライドプレートサイズ  重量
FW17E-11P-S10898 176mm 306mm 830x993mm 約178kg
FW17E-22L-S10898 202mm 610mm 1135x993mm 約202kg
FW17E-32L-S10898 227mm 610mm 1135x993mm 約204kg
ILSスライディングカプラー(ダブル・ジョータイプ)
FW35移動式カプラVOLVOFH4x2&600mm移動式カプラ
FW35-11P-S10123 176mm  306mm   830x993mm  192kg
FW35E-22L-S10123  198mm  610mm  1135x993mm   223kg
FW35E-32L-S10123 223mm  610mm  1135x993mm   225kg
ILSスライダーはホランド社の最新軽量スライディングシステムです。
特にFW17シリーズのトッププレート(シングルジョータイプ)と組合わせて使用すれば、
旧モデルと比較して大幅に重量軽減が可能です。
又、カプラーの高さを変更したい場合の作業も容易な設計に改善されています
(片側3個のボルトを緩めれば、鋳造ブラケットを簡単に取り外す事ができます)。
詳細は下図参照。


■ 許容第五輪荷重:     20トン
■ 最大牽引荷重:       68トン
■ スライドピッチ:       50mm間隔で調整

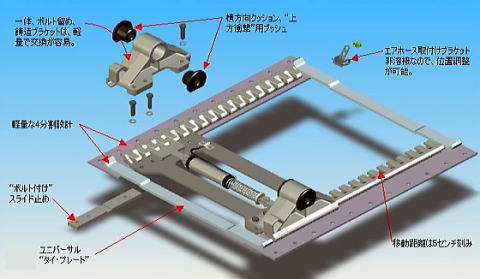

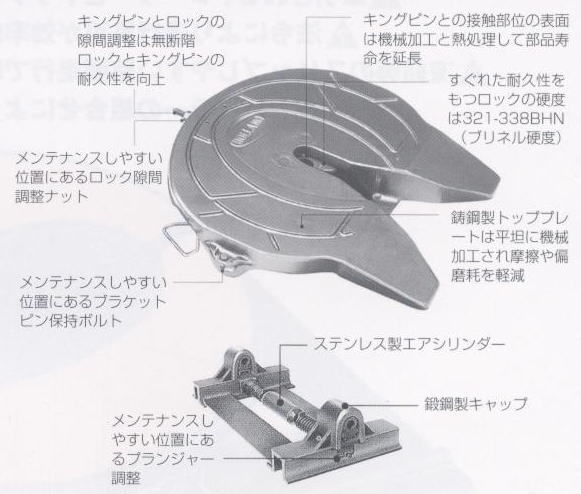

サフホランド社製 ILS式スライディングシステム詳細■

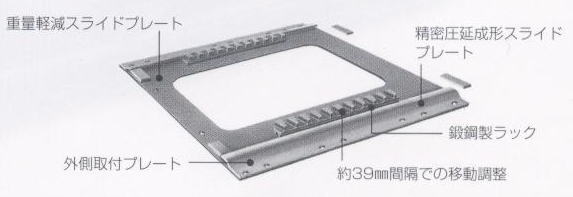

ILSスライダー構造




サフホランド社製(旧ジョージ・フィッシャー) 高さ調整二段式カプラー ★日本初上陸★
SK-S 36.20 PLUS H シリーズ 高さ調整式カプラ
 部品番号  カプラ高さ 高さ移動量  プレートサイズ   重量
662-132-311 167/267mm 100mm 1205x980mm 約329kg
662-132-312 167/317mm 150mm 1205x980mm 約334kg
662-132-313 167/367mm 200mm 1205x980mm 約336kg
*SK-S 36.20 PLUS H シリーズ:  シングルジョータイプ

■ 許容第五輪荷重:     15トン
■ D値:             110kN
■ カプラ高さ:         Low: 167mm、High: 267, 317 又は 367mm


サフホランド社製 高さ調整二段式カプラ取付例■

ボルボトラクタ 昇降式カプラ取付例

ローポジションH=167mm ローポジションH=167mm
Low ポジション                  Low ポジション

ハイポジションH=317mm(150mmUP) ハイポジションH=317mm(150mmUP)
 High ポジション                        High ポジション


※詳細等お気軽にお問い合わせください。



■ FWAL 鍛造アルミ製1軸カプラー    シングルジョー機構     FWAL+ISOブラケット
世界最軽量鍛造アルミ1軸カプラー シングルジョータイプ 環境に優しい潤滑不要カプラー
■ SK-S36.20シリーズ             シングルジョー機構


SK-S36.20シリーズ(FW8及びFW17の後継モデル)

※FW8及びFW17の後継モデルです。
■許容第五輪荷重: 20トン
■D値: 152kN
■カプラ高さ: 128、150、185、225、250mm
■重量: 116〜154kg

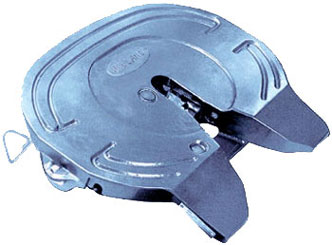

■ FW8 鋳鋼製1軸カプラー         シングルジョー機構    FW8+アングルマウント
 FW8 鋳鋼製1軸カプラー  シングルジョータイプ  FW8固定式カプラーアングルマウント取付
■ FW17 鋳鋼製1軸カプラー        シングルジョー機構      FW17+ ILSスライダー
FW17 鋳鋼製最軽量1軸カプラー シングルジョータイプ FW17トッププレート付ILSスライダー

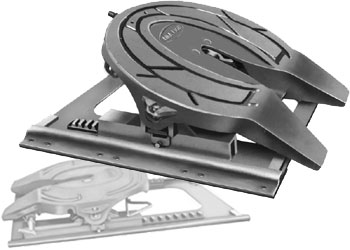

■ FW35 鋳鋼製1軸カプラー      ダブルジョー機構       FW35+スタンダードスライダー
FW35 鋳鋼製1軸ダブルジョータイプカプラー ダブルジョータイプ FW35トッププレート付スタンダードスライダー
□ ISOブラケットスペーサー各種
ISOブラケットスペーサー各種 ◇サフホランド社製FW17及びFW35用共通
◇JOST社製HP-13用
◇ソーシン社製RM-13用及びU-12,16,20用共通
◇ソーシン社製TB-13用
・板厚: 10,12,14,16,19,25及び32o

・専用ボルト、ナット及びスプリングワッシャー付

★上記各モデルの固定式カプラーも取り扱っております。


■取付け及び書類作成(新規登録又は改造申請等)全て弊社にお任せください。
弊社提携架装工場にて専門スタッフが確実にカプラーを取り付け致します。


■カプラーの装着価格について
お問合せ願います。

カプラー本体に関して
サフホランドカプラー販売代理店の弊社にお気軽にお問い合わせください。


■カプラー以外のサフ・ホランド製品もお取扱いできますのでお気軽に
ご相談ください。
