ハンド トルクレンチはこちらへ

技術と信頼の製品
油圧式トルクレンチ ベストマ
設計から製造まで全て日本製・ベストマの油圧レンチ
■ベストマが出した答えはオーダーメイド
オーダーメイドの特殊製品も約1ヶ月で納品可能です!
創業以来30年間、油圧トルクレンチ一筋。
標準品は勿論、オーダーメイドの特殊製品の設計・
製造まで、全て日本国内で行いますので、ご要望に
応じた製品を短納期(ご注文後約1ヶ月)でご提供致します。
お気軽にご相談下さい。

注:生産状況により1ヶ月以上納期を要する場合もございます。


社内規格
■油圧トルクレンチシリーズ

AB型油圧レンチ
AB
狭所特殊作業・マルチ作業に
BWX型マルチ作業用油圧レンチ
BWX
マルチ作業用油圧トルクレンチ
ULC型油圧レンチ
ULC
1台2役ユニバーサル
反力板標準装備
BCHセンターホール型油圧レンチ PCX型油圧レンチ CMSソケット型油圧レンチ
BCH
センターホール型
薄型・軽量狭所作業に
PCX
連続回転式
油圧トルクレンチ
CMS
ソケット型小型・軽量・大トルク
汎用性抜群



■狭所特殊作業用AB型シリーズ          ====狭所特殊作業、マルチ作業に最適====
狭所特殊作業用AB型シリーズ
■狭所特殊作業用AB型シリーズ
ユニスィーベルジョイント付

AB型シリーズの油圧トルクレンチは、ユニバーサルジョイント
(ドライブシャフト)やフランジボルトのように、従来型油圧トルク
レンチが入らないような狭所での作業を可能にします。
また、作業状況に合わせて、ラチェット式、スパナ或いは片口
スパナ方式の何れかのリンクを選択することができます。


☆地下鉄トンネル工事のセグメントリング間継手接続
にもご採用頂いております。
トンネル・ピース間締付け用特注品トンネル・ピース間締付け用特注品
写真は特注品

■AB型油圧トルクレンチの構造・動作

AB型レンチを、12角のスパナリンク、或いはラチェット式リンクと
共に使用する事により、標準型油圧トルクレンチでは作業の
できない狭所作業を行うことが出来ます。
AB型レンチ本体は、反力ロ−ラ−の付いた本体ハウジング部と
複動式シリンダ−部とからなり、スパナリンク、或いはラチェット式
リンクをロッドエンドピン、及びリンクピンで本体に取り付けて使用します。
ABシリーズ仕様
機種 最大トルク
(Nm)
精度
(%)
適応ボルト
(M)
ラチェット(スパナ)リンク対辺(AF) 本体重量
(Kg)
AB-3SL 3,100 5 18〜36 27,30,32,36,41,46,50,55 4.8
AB-6SL 6,200 5 27〜52 41,46,50,55,60,65,70,75,80 8.5
AB-12SL 12,000 5 45〜76 70,75,80,85,90,95,100,105,110 15.0


■マルチ作業用BWXシリーズ           ====オーダーメイドによる設計製作====
マルチ作業用BWXレンチ
■マルチ作業用BWXシリーズ

BWX型油圧トルクレンチは、可変ピッチプロペラの固定ボルトの
ように、反力を受ける面がない場合、2本のボルトが相互に反力を
取り合いながら締緩することによって問題を解決することができます。

同様に狭い箇所や平面上にあるボルト締緩作業で、反力を受ける
場所の確保が困難な場合など、BWX型レンチは威力を発揮します。
もちろん、ボルト本数の多いマルチ作業では作業性が大幅に改善
されます。

BWX型の最大の特長は、2本のラチェットリンクがそれぞれに
ラチェット解放機構を備え、反力リンクとしての機能を持っている
ことです。これによって2本のボルトを同じトルクで締め付けることが
出来ます。

BWX型の油圧レンチは原則としてご使用箇所を考慮したオーダー
メイドによる設計製作となります。

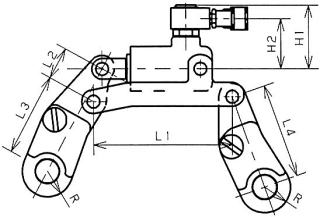

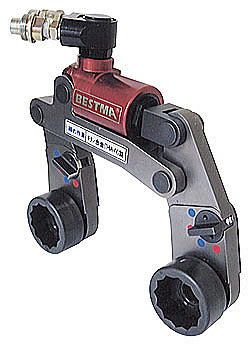

BWX-2(チタン合金製) (意匠登録済) 参考図
BWX-ABWX-B
BWX-A                 BWX-B


■コンバーチブルタイプ油圧トルクレンチULCシリーズ    ====狭所作業に最適====

HY-2ULCHY-7ULCソケット使用
HY-2ULC               HY-7ULC(ソケット使用)
HY-7ULCメガネ使用
HY-7ULC(メガネ使用)


■ULCシリーズ ユニスイーベルジョイント付

1台2役:カートリッジ式ハウジング(ラチェットリンク)を本体に差し
込むだけで直接ボルト、ナットを回すセンターホールタイプにも、
また、インパクトソケット使用の差込軸タイプにも交換ができます。
さらにユニバーサル反力板を標準装備するので、最も安定した
方向で反力を取ることができます。
本体の厚みが薄く、シリンダー部とリンク部の段差が小さいので、
ボルトナットへの装着が確実です。

■作業効率アップ

・シリンダーのストローク当たりの回転角度が27°〜30°と
大きいのが特長。

・カートリッジ式ハウジング(ラチェットリンク)の交換がワンタッチ
式で簡単。

ベストマULCは従来の特殊鋼製品に加え、軽量で強靭な
チタン合金
(Ti-6AI-4V)
製品もご用意しております。

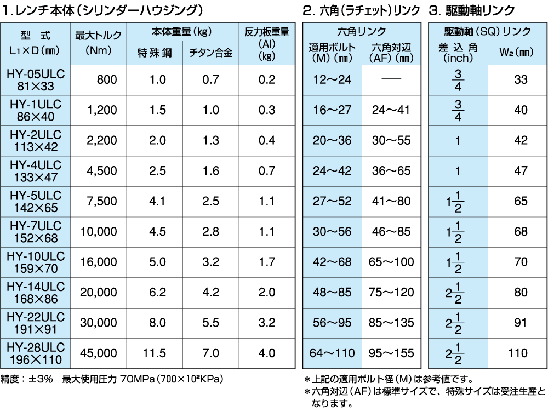

ULCシリーズ仕様

モデル詳細

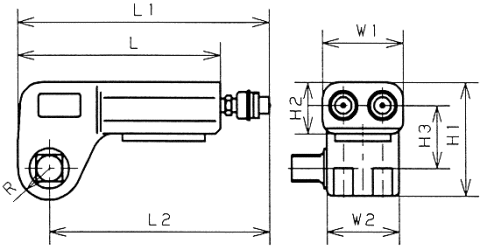

外観図

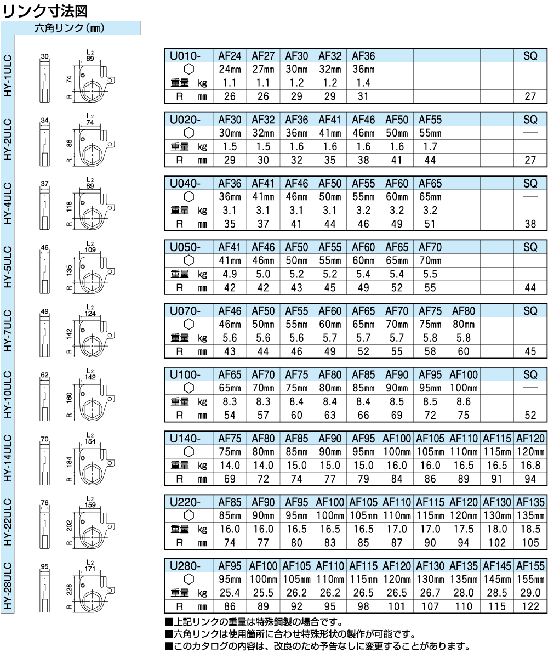

モデル詳細




■センターホールタイプ油圧トルクレンチBCHシリーズ
BCH-2N
BCH-2N

■薄型、軽量で狭所作業に最適
アプリケーションに合わせてラチェットリンクを交換可能だから経済的。
超薄型なのでナット上部に制限がある場所や、ボルトの突き出し部分
が長い締緩作業に最適です。

■薄型、軽量、コンパクト

アルミ超合金(YH75)を本体に採用し耐久性が倍加。

シリンダーボディー(本体)と特殊鋼の薄型ラチェットリンクの組み
合わせによりさらなる軽量、コンパクト化を実現。

■作業性アップ

六角(または12角)対辺(AF)毎のラチェットリンクはセットピン1本
(大型は2本)の脱着で容易に交換でき、現場での作業性は抜群です。


ユニスィーベルジョイント付で作業中にホースが邪魔になりません。

最大トルク1200Nm〜40000Nmの9機種をご用意。
機種毎に色分けされているので、メンテナンスやレンタルの際の
機種特定などに間違いを生じません。

BCH-10反力パッド付BCH-2延長反力板付
   BCH-10反力パッド付     BCH-2延長反力板付
BCH-8BCH-4
  BCH-8                BCH-4
BCHシリーズ仕様

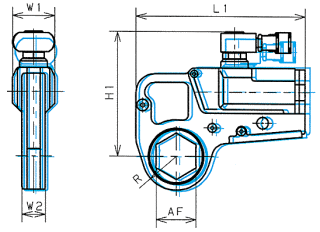

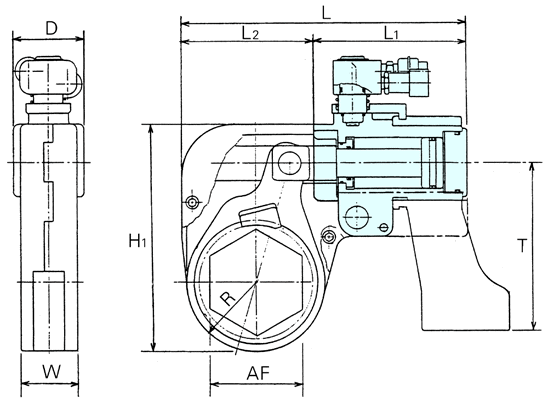

外観図
BCH寸法図(青色図面は新型BCH-Nシリーズ)
機種詳細

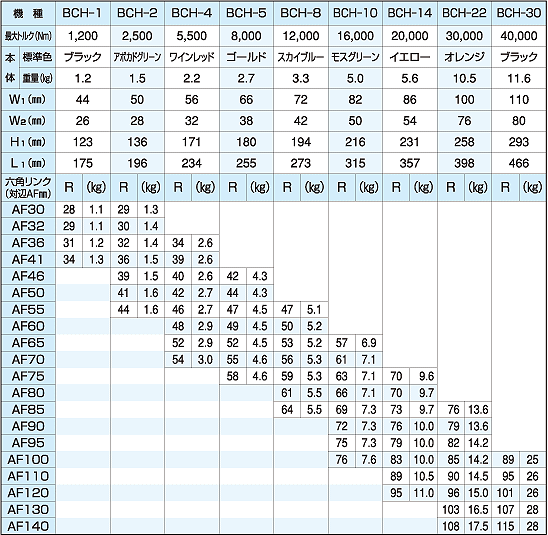

BCH(アルミ超合金)シリーズ仕様
■上記のAFサイズ以外のミリサイズ、インチサイズを用意することが出来ます。
■この仕様書は改良のため予告なしに変更することがあります。





■連続回転式PCXシリーズ                ====連続回転式油圧トルクレンチ(特許申請中)====
連続回転式PCXシリーズ


■数多くのボルト締結作業に威力を発揮

油圧トルクレンチの最大の欠点は、回転速度が遅いことです。
PCXシリーズの油圧トルクレンチは二本のシリンダーの押し運動を
交互に回転運動に変換することによって、出力軸を連続的に回転
させることが出来ます。(特許出願済)

■マルチ作業の締付作業時間が1/2に!
(従来品比)


地下トンネル工事のセグメントボルトなどの多数のボルト締結用に、
また、センターホールタイプ(特殊仕様)にして、プレート型熱交換器
の調節用ナットの締緩作業などにその優れた機能を発揮します。

■高所作業に

軽量、コンパクトなボディは風力タワーなどの高所での作業にも安全に
使用することができます。

チタン合金(Ti-6AI-4V)を採用したモデルは更なる軽量化、高い耐久性を同時に実現しています。

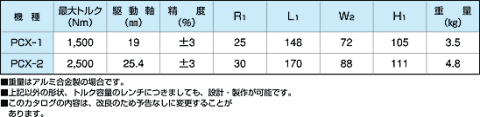

PCXシリーズ仕様


外観図

モデル詳細



■ソケットタイプ油圧トルクレンチCMSシリーズ    ====汎用・経済性抜群====
CMS-450N
CMS-450N

■小型・軽量・大トルクで汎用性抜群

ベストマ独自の回転、伝達機構により小型・軽量・大トルクを実現。

■作業性アップ
・シリンダーのストローク当たりの回転角度が27°〜30°と大きい為
作業時間の短縮にもなります。

・ユニスィーベルジョイント付で作業中にホースが邪魔になりません。
(更に180°スィーベル付加も可能)

CMS
: アルミ超合金(YH75)をレンチ本体に採用することに
より軽量化を図っています。
CMT: チタン合金(Ti-6AI-4V)をレンチ本体に採用し、更なる軽量化、
耐久性の倍加と形状の小型化を実現しました。
CMX: 特殊鋼をレンチ本体に採用しているので経済的です。

屋外での厳しい作業にも対応できる汎用品です。
最大トルク1200Nm〜25000Nmの7機種をご用意。

立体分解図  立体分解図
CMS立体分解図01 CMS立体分解図02
CMS-750CMS-450
CMS-750           CMS-450

CMSシリーズ仕様

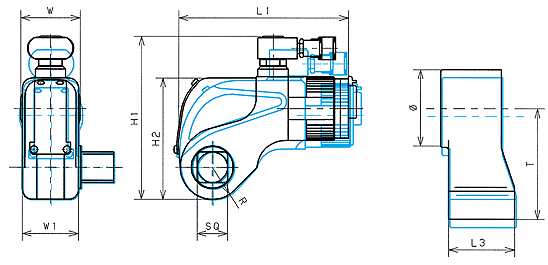

外観図
CMS寸法図(青色図面は新型CMS-Nシリーズ)

モデル詳細

CMS(アルミ超合金)シリーズ仕様
■総重量には四角軸、反力板重量を含みます。
■この仕様書は改良のため予告なしに変更することがあります。
