　ルームクリーンは、ちょっとした空間、例えば、ホテルの客室や店舗などのイヤなタバコ臭、
　バスルームのカビ臭、トイレやマンションのゴミ置き場の悪臭等で、ご満足いただける結果をだします！　


ルームクリーン、高性能オゾン脱臭装置 オゾンは3個の酸素原子から成る沸素に次ぐ酸化力を持っています。
この酸化力で臭気成分を酸化分解し、脱臭します。

オゾンは気体なので、隅々にまで脱臭効果がいきわたります。
更に使用後のオゾンは分解して酸素になるので二次公害の心配が
ありません。




　 イヤなゴミ臭気、トイレ内の悪臭等にオゾン脱臭！！

ＯＺＮ-3Ｇ-Ｒ及びＯＺＮ-25ＭＧ-ＷＨ
　★　ゴミ置き場の脱臭に！！
　　　（マンション、食品工場、分別処理施設など）
　★　トイレ内の脱臭に！！
　　　（店舗、駅、公衆トイレなど）

　天井取付タイプ
ＯＺＮ-3Ｇ-Ｒ、天井取付けタイプ
　　Ｍｏｄｅｌ：　ＯＺＮ-3Ｇ-Ｒ
天井取付タイプ
型式 OZN-3G-Ｒ
電源 AC100V　　50/60Hz
消費電力 110W
オゾン発生量 500mg/ｈ
ファン風量 200ｍ3/ｈ（実測値）
外形寸法 450（W）ｘ350（D）ｘ115（H）ｍｍ
質量 11ｋｇ
制御 ウイークリータイマーによる間欠運転　　　　　　　　

　・　天井固定及び天吊にて設置します。
　・　内臓ファンによる強制循環、ムラのない効率的な脱臭ができます。
　・　ウイークリータイマー内臓の為、時間帯によりオゾン発生時間を
　　変えるなどより細かい管理ができます。
外観寸法 　特　　徴：　特定の場所を脱臭する場合にお勧めです。
　　　　　　　　内臓のタイマーで曜日・時間をセットし、自動運転できます。
　
　利用用途：　工場、ゴミ置き場等広い空間の脱臭。




　壁取付小型タイプ
ＯＺＮ-25ＭＧ-ＷＨ、壁取付け小型タイプ
　　Ｍｏｄｅｌ：　ＯＺＮ-25ＭＧ-ＷＨ
壁取付小型タイプ
型式 OZN-25ＭG-ＷＨ
電源 AC100V　　50/60Hz
消費電力 40W
オゾン発生量 25mg/ｈ
ファン風量 36ｍ3/ｈ（実測値）
外形寸法 375（W）ｘ110（D）ｘ132（H）ｍｍ
質量 3ｋｇ
制御 内臓のＯＮ/ＯＦＦタイマーによる間欠運転　　　　　　

　・　壁面取付できる小型タイプ。
　・　内臓ファンによる強制循環、ムラのない効率的な脱臭が
　　　できます。
　・　ＯＮ/ＯＦＦタイマーによる簡単設定。
外観寸法 　特　　徴：　小スペースの脱臭向け。取付が簡単なので、
　　　　　　　　臭いが気になるところに容易に導入できます。

　利用用途：　ゴミ置き場、トイレ、汚物置き場等。



　脱臭効果データ
脱臭効果データ、タバコ臭気		 テスト方法
1.　室内に各テストの臭いを充満させる。
2.　臭いの元（灰皿、ゴミなど）を部屋から取り出す。
3.　オゾン脱臭開始。
4.　オゾン濃度、臭いレベルをモニタリングする。

[脱臭条件]
室内容積：　14ｍ3
脱臭工程：　オゾン発生時間20分、オゾン発生後の送風
時間　18分。
測定器：　紫外線吸収方式オゾン濃度計、半導体香りセンサー


脱臭効果データ、ゴミ臭気		 テスト方法
1.　室内に各テストの臭いを充満させる。
2.　臭いの元（灰皿、ゴミなど）を部屋から取り出す。
3.　オゾン脱臭開始。
4.　オゾン濃度、臭いレベルをモニタリングする。

[脱臭条件]
室内容積：　30ｍ3
脱臭工程：　オゾン発生時間10分、オゾン発生後の送風
時間　3分。
測定器：　紫外線吸収方式オゾン濃度計、半導体香りセンサー

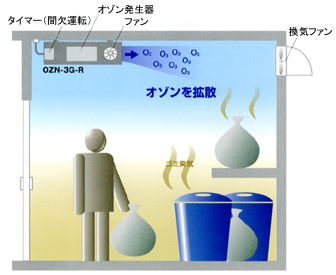

ゴミ置き場設置例 装置内部で発生させたオゾンを脱臭対象の室内に噴霧する為、
隅々までオゾンが拡散します。
装置内で脱臭処理するタイプの機器に比べて、短時間で
脱臭効果を得ることができます。


　　機種選定の目安表

世帯数 　30　 　50　 　100　 　150　 　200　 　250　 　300　 備考
ゴミ置き場 床面積（ｍ2） 12 18 31 44 58 70 83 東京都環境局基準を基に
算出した参考値です。
天井高さ（ｍ） 2.5 2.5 2.5 2.5 2.5 2.5 2.5
容積（ｍ3） 30 45 78 110 145 175 208
推奨機種 　ＯＺＮ-25ＭＧ-ＷＨ　 ＯＺＮ-3Ｇ-Ｒ
換気無しの場合
必要台数 ＯＺＮ-25ＭＧ-ＷＨ　ｘ　1台 ＯＺＮ-3Ｇ-Ｒ　ｘ　1台
運転時間
（分）		 オゾン発生 14 22 2 3 4 4 5 この時間を繰返し運転
オゾン停止 30 30 30 30 30 30 30
換気あり10回/ｈの場合
必要台数 ＯＺＮ-3Ｇ-Ｒ　ｘ　1台 　ｘ　2台
運転時間
（分）		 オゾン発生 1 1 3 5 8 14 4 この時間を繰返し運転
オゾン停止 20 20 20 20 20 20 20
換気あり15回/ｈの場合
必要台数 ＯＺＮ-3Ｇ-Ｒ　ｘ　1台 ＯＺＮ-3Ｇ-Ｒ　ｘ　2台
運転時間
（分）		 オゾン発生 1 2 4 8 3 4 7 この時間を繰返し運転
オゾン停止 15 15 15 15 15 15 15




　　　オゾン脱臭装置の注意点
　　　1.　脱臭装置は、排気口と対角（最も離れた側）に取付けと効果的です。
　　　2.　「換気あり」の場合は、換気設備と脱臭装置を連動させてください。
　　　　　換気設備の停止時間帯に脱臭する場合は「換気なし」の運転時間を設定してください。
　　　3.　オゾン発生及び停止の時間は平均的な推奨運転時間です。
　　　　　夏場など臭気が強い時期は、発生時間を長くするなど設定変更してください。
　　　4.　オゾンの臭いが強く感じられる場合は、オゾン発生の時間を短めに設定してください。
